SmallRig Adapterplatte für NP-F Akkus mit USV - 5536

Adapterplatte von SmallRig für ein oder zwei NP-F Akkus mit D-Tap, DC- und USB-C-Ausgang. Dank Hot-Swap-Funktion versorgt sie Kameras, Monitore und Zubehör unterbrechungsfrei mit Strom (USV).

Auf Lager

Bestellen Sie jetzt und erhalten Sie...

Donnerstag 19 November mit PostPac Priority

Dienstag 24 November mit PostPac Economy

Unsere Verplichtungen

99,00 CHFinkl. MwSt.

SmallRig Adapterplatte für NP-F Akkus mit USV (5536)

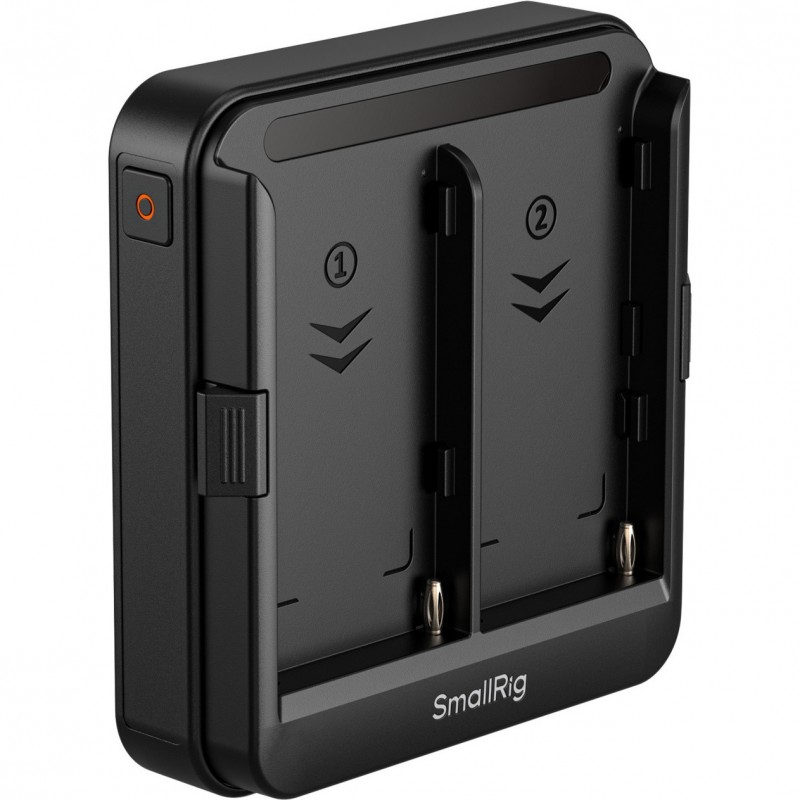

Die SmallRig Adapterplatte 5536 liefert kontinuierliche Energie für spiegellose Kameras, Monitore und weiteres Equipment über Akkus der NP-F Serie. Sie lässt sich über eine V-Mount-Platte oder die 1/4"-20 Gewinde an der Unterseite montieren und nimmt einen oder zwei NP-F Akkus auf. Sind zwei Akkus eingesetzt, ermöglicht die Hot-Swap-Funktion den Wechsel eines Akkus, ohne die angeschlossenen Geräte auszuschalten – für eine unterbrechungsfreie Stromversorgung (USV).

Highlights

  • Aufnahme für ein oder zwei NP-F Akkus mit Hot-Swap-Funktion

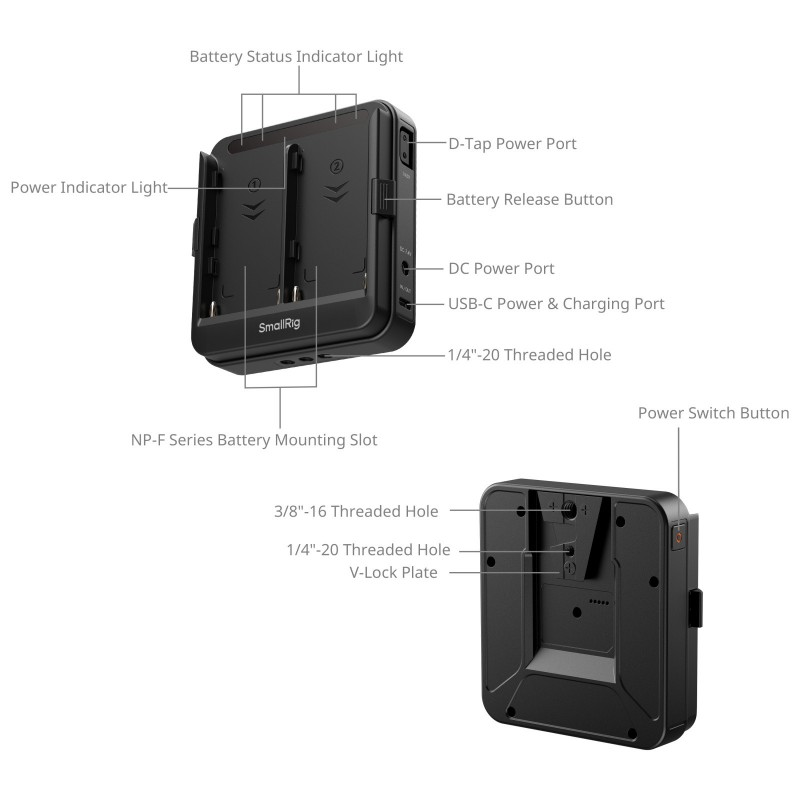

  • Mehrere Ausgänge: D-Tap, DC (5521) und USB-C zur gleichzeitigen Versorgung mehrerer Geräte
  • Durchdachte Anschlussplatzierung, die Kamerabedienung und Top-Handles nicht behindert

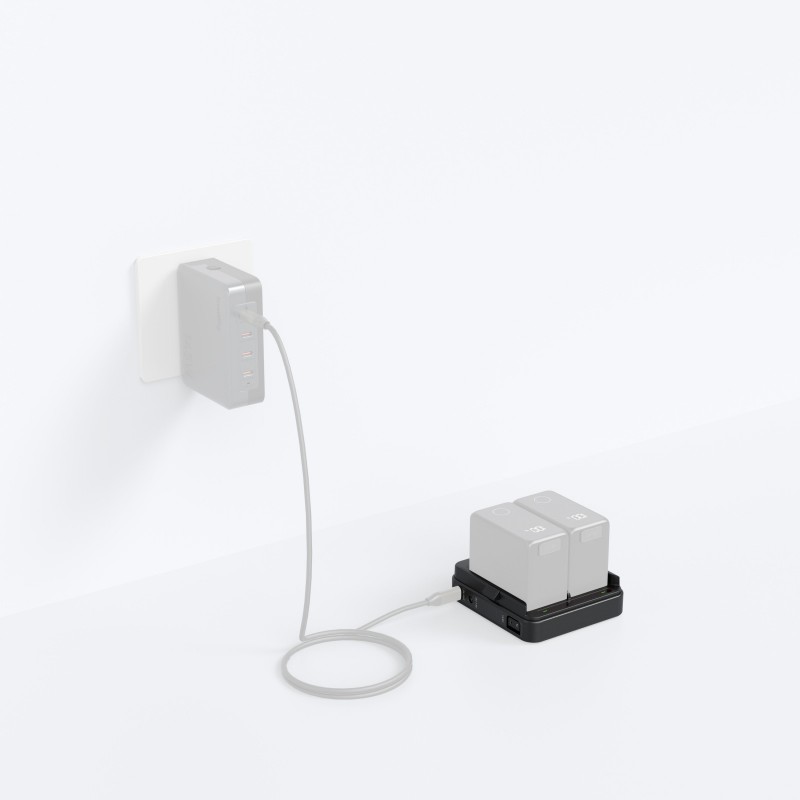

  • USB-C mit bis zu 36 W Eingangsleistung – die Platte dient zugleich als Ladestation
  • Intelligenter Management-Chip: entlädt zuerst den schwächeren Akku und schaltet bei niedriger Spannung auf Parallelausgabe um; beim Laden wird zuerst der stärkere Akku priorisiert, danach wird simultan geladen
  • Unabhängiger Ein-/Ausschalter: kurzer Druck zeigt den Ladestand und aktiviert die Ausgabe, langer Druck (2 s) schaltet die Ausgabe aller angeschlossenen Geräte ab
  • Separate LED-Anzeigen pro Kanal für den Akkustatus auf einen Blick

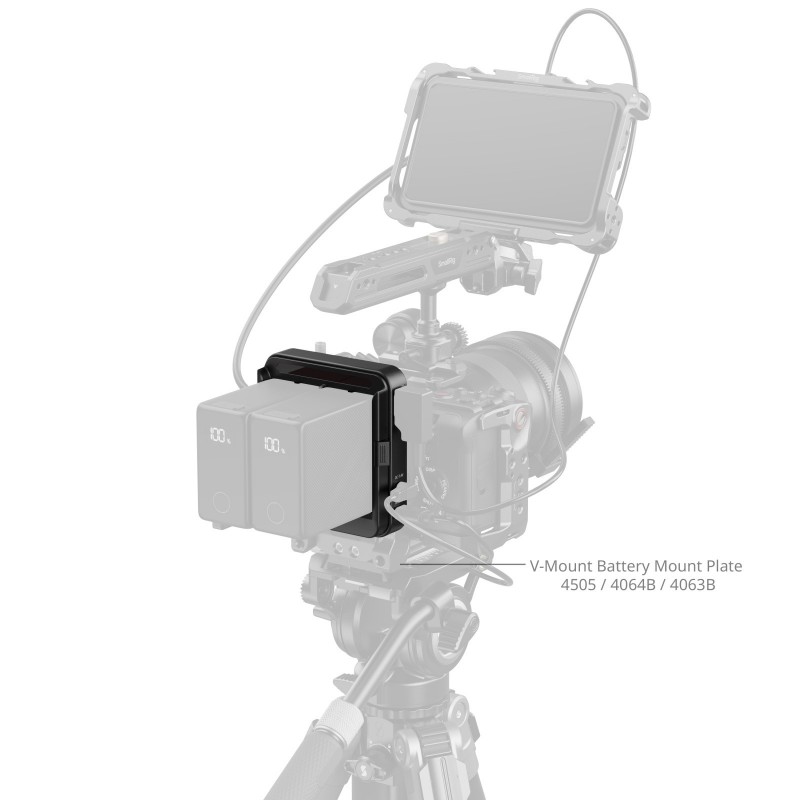

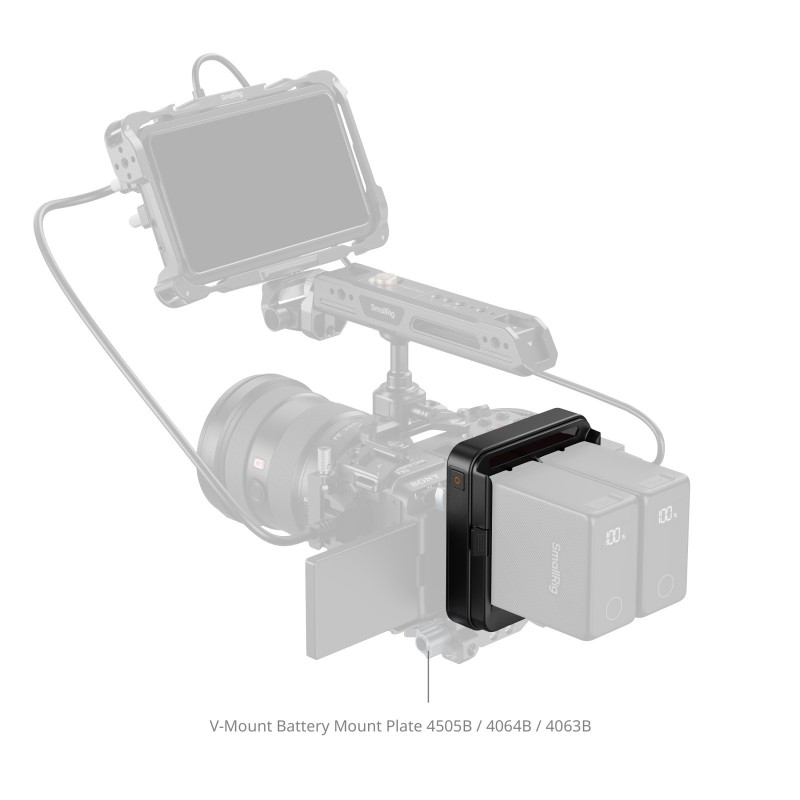

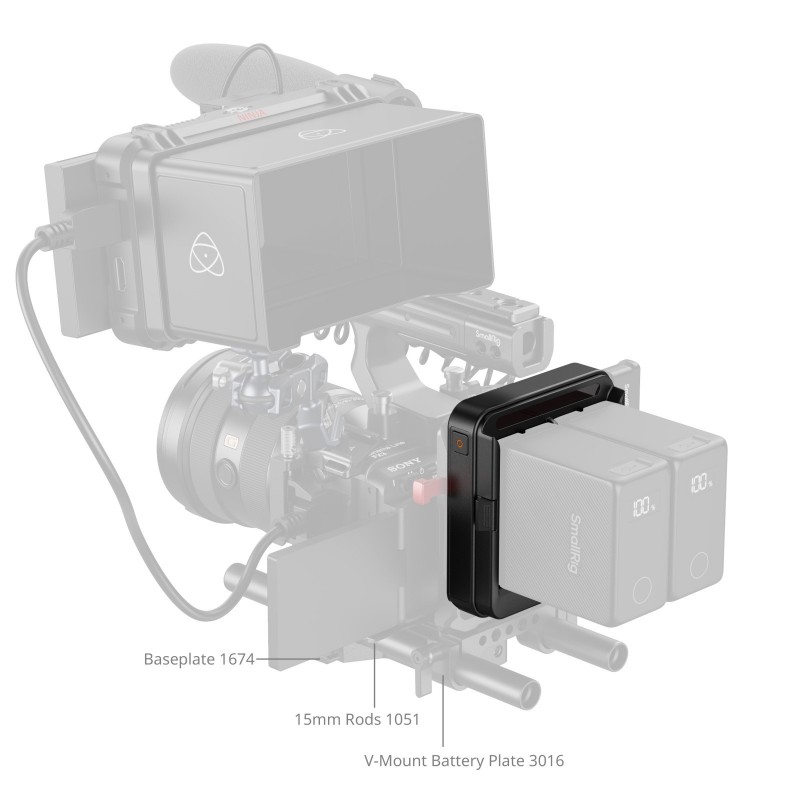

  • Montage über V-Mount-Platte oder 1/4"-20 Gewinde an der Unterseite

Anzeigen und Bedienung

  • Betriebs-LED (rot): leuchtet beim Einschalten, erlischt nach ca. 10 Sekunden ohne Last; dauerhaft rot = Normalbetrieb, schnelles Blinken = Störung (z. B. Überstrom, Überspannung)
  • Akkustatus beim Entladen: dauerhaft grün ≥ 20 %, dauerhaft rot 10–20 %, langsam rot blinkend < 10 %
  • Akkustatus beim Laden: langsam grün blinkend = Ladevorgang, dauerhaft grün = Ladung abgeschlossen

Hinweis: Bei Nichtgebrauch bitte die Akkus entnehmen oder den Einschalter 2 Sekunden gedrückt halten, um die Ausgabe zu deaktivieren.

Technische Daten

  • Kompatibler Akkutyp: Akkus der NP-F Serie
  • Spannungsbereich externer NP-F Akkus: 5,2–8,4 V
  • Empfohlene Akkukapazität: 3400–10200 mAh / 7,4 V (nominal)
  • D-Tap (nur Ausgang): 14,8 V ⎓ 2 A (max.)
  • DC (nur Ausgang): 5,2–8,4 V ⎓ 3 A (max.)
  • USB-C Ausgang: PD3.0 5 V ⎓ 3 A, 9 V ⎓ 3 A, 12 V ⎓ 2,25 A; QC2.0/FCP 5 V ⎓ 3 A, 9 V ⎓ 3 A; QC3.0 5 V ⎓ 3 A, 9 V ⎓ 3 A; AFC 5 V ⎓ 2 A, 9 V ⎓ 2 A; DCP-1.5A 5 V ⎓ 0,5 A, 5 V ⎓ 1,5 A; PPS 3,3–9 V ⎓ 3 A, 9–12 V ⎓ 2,25 A; Apple 2.4A 5 V ⎓ 2,4 A
  • USB-C Eingang: 5 V ⎓ 0,5–3 A, 9 V ⎓ 0,5–3 A, 12 V ⎓ 0,5–3 A
  • Abschaltstrom: D-Tap 2,5 A, DC 3 A, USB-C 5 V/9 V ≥ 3,5 A, 12 V ≥ 3,0 A
  • Betriebstemperatur: Laden 0 °C bis 45 °C, Entladen -15 °C bis 60 °C
  • Lagertemperatur: 1 Monat -20 °C bis 60 °C, 3 Monate -20 °C bis 45 °C, 1 Jahr -20 °C bis 20 °C (bei normaler Luftfeuchtigkeit)

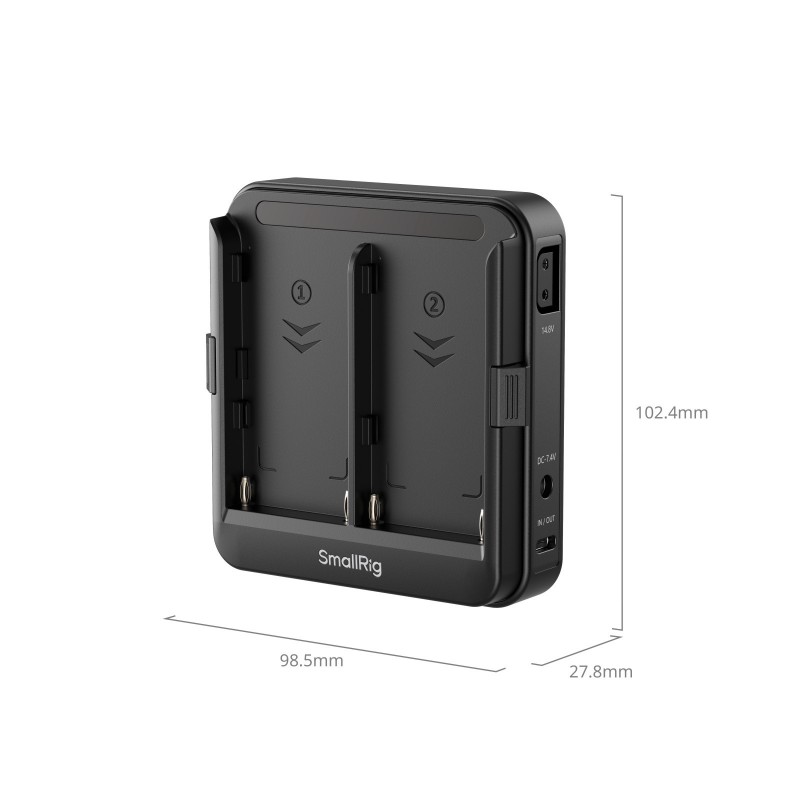

  • Produktmasse: 102,2 x 93,3 x 27,8 mm
  • Verpackungsmasse: 132,5 x 45,5 x 137,0 mm
  • Produktgewicht: 148,6 ± 5,0 g
  • Verpackungsgewicht: 208,6 ± 5,0 g
  • Material: PC, Aluminiumlegierung, Edelstahl

Kompatibilität

  • NP-F550 / 570 / 750 / 770 / 950 / 970 und weitere
  • Zubehör mit V-Mount-Schnittstelle oder 1/4"-20 Gewinde

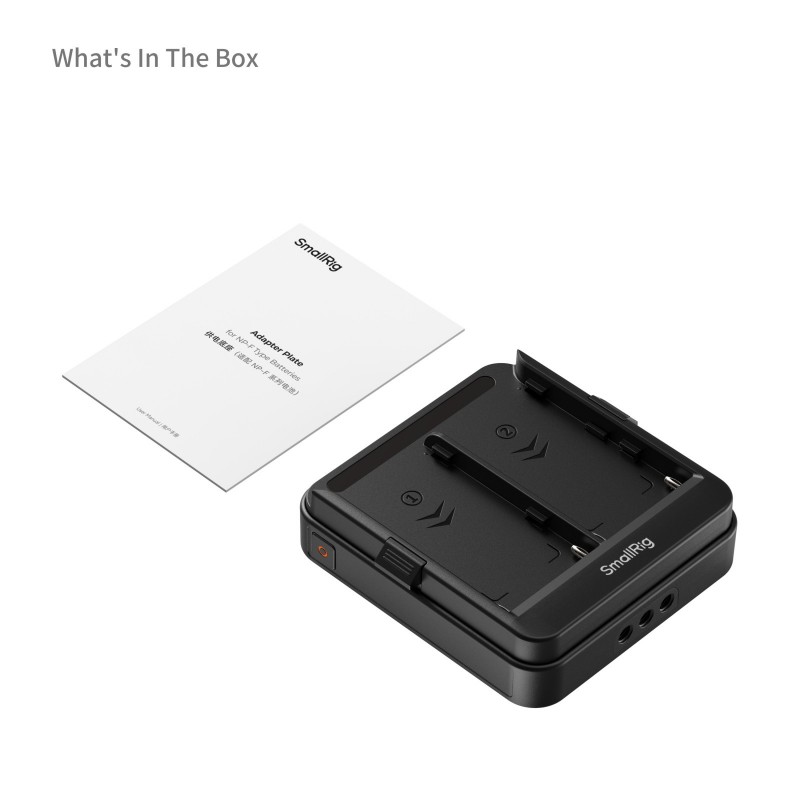

Lieferumfang

  • 1 x Adapterplatte
  • 1 x Bedienungsanleitung
