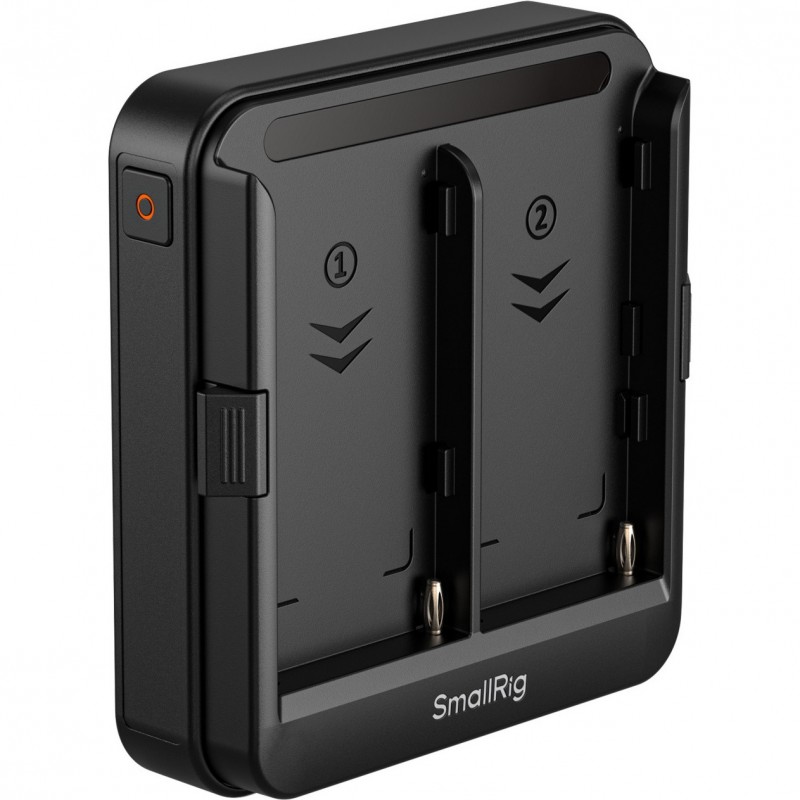

SmallRig Plaque adaptatrice pour batteries NP-F (UPS) - 5536

SmallRig Plaque adaptatrice pour batteries NP-F avec UPS (5536)

La plaque adaptatrice SmallRig 5536 assure une alimentation continue de vos appareils hybrides, moniteurs et autres équipements à partir de batteries de la série NP-F. Elle se monte via une plaque V-Mount ou les filetages 1/4"-20 situés sous la plaque et accueille une ou deux batteries NP-F. Avec deux batteries installées, la fonction hot-swap permet d'en remplacer une sans éteindre les appareils connectés, garantissant une alimentation sans interruption (UPS).

Points forts

• Accueille une ou deux batteries NP-F avec échange à chaud (hot-swap)

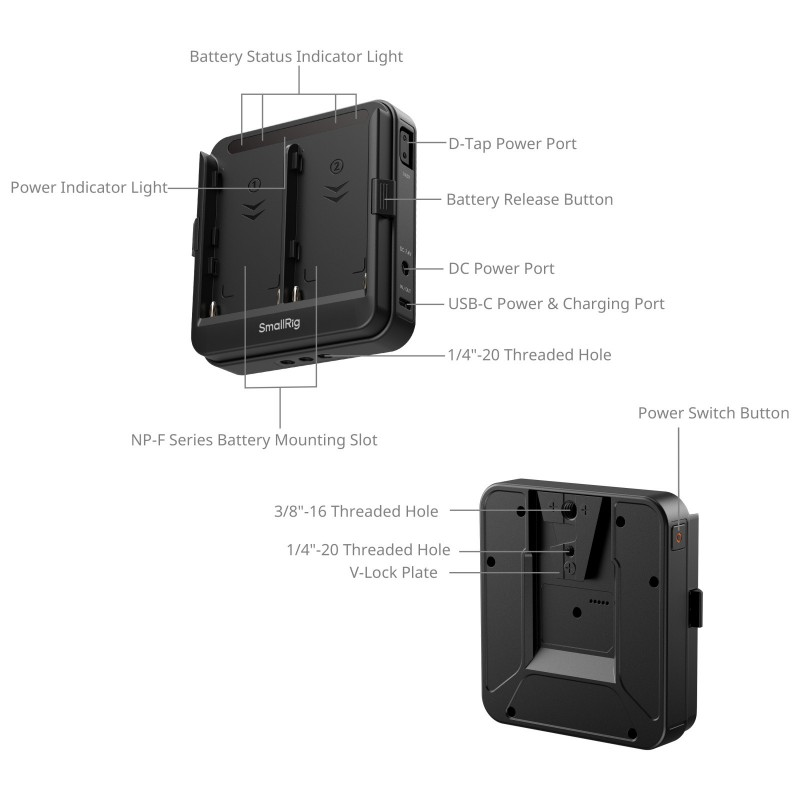

• Sorties multiples : D-Tap, DC (5521) et USB-C pour alimenter plusieurs appareils simultanément
• Ports positionnés de manière à ne pas gêner l'utilisation de la caméra ni des top handles

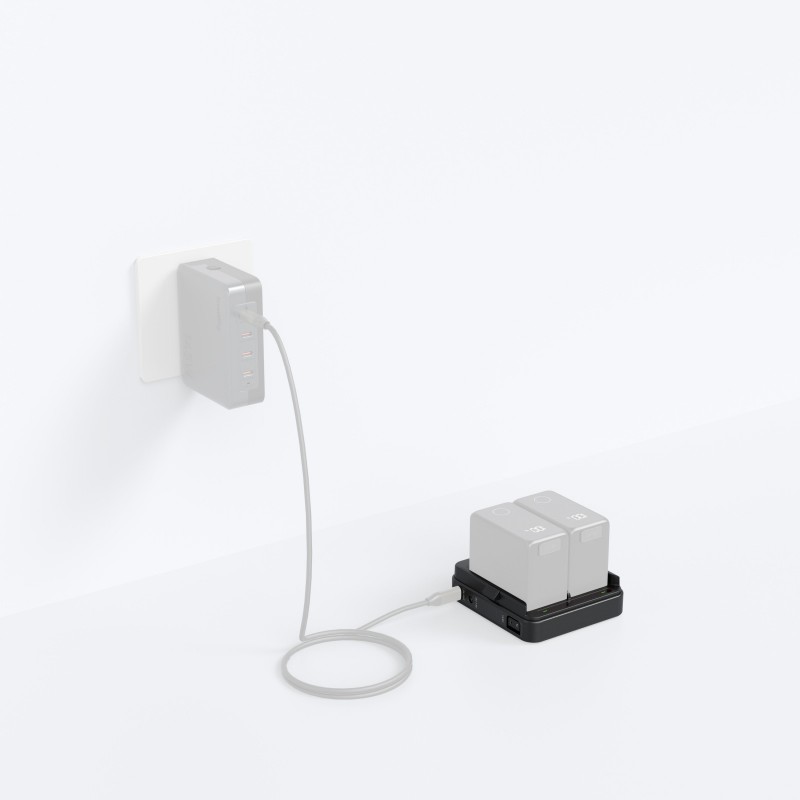

• Port USB-C acceptant jusqu'à 36 W en entrée : la plaque fait aussi office de station de charge
• Puce de gestion intelligente : à la décharge, la batterie la moins chargée est utilisée en premier, puis passage en sortie parallèle lorsque la tension baisse ; à la charge, priorité à la batterie la plus chargée avant une charge simultanée
• Interrupteur indépendant : une pression affiche le niveau et active la sortie, une pression longue (2 s) coupe la sortie de tous les appareils connectés
• Voyants LED indépendants par canal pour un suivi immédiat de l'état des batteries

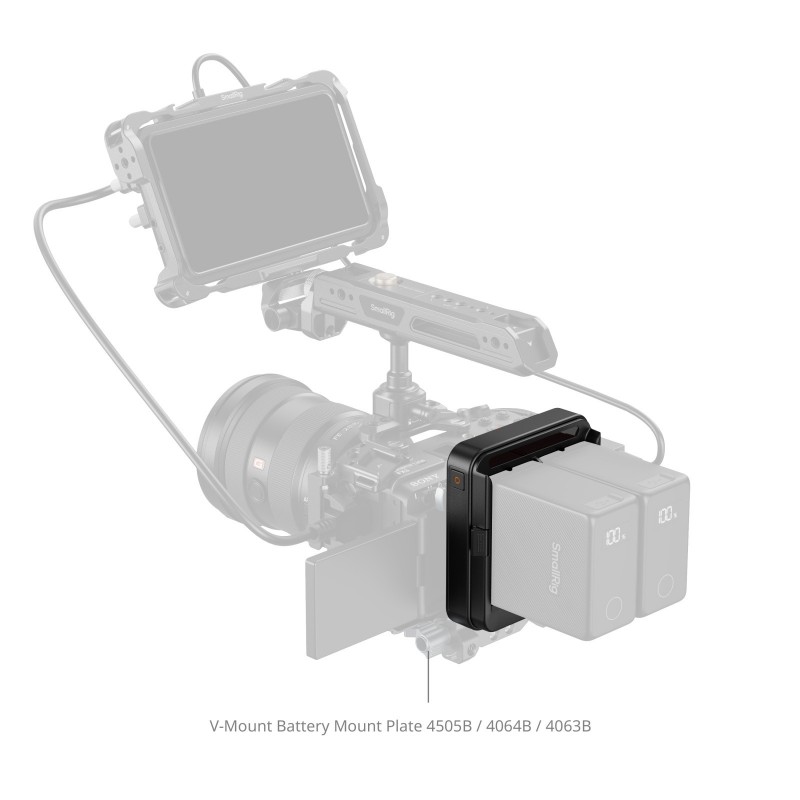

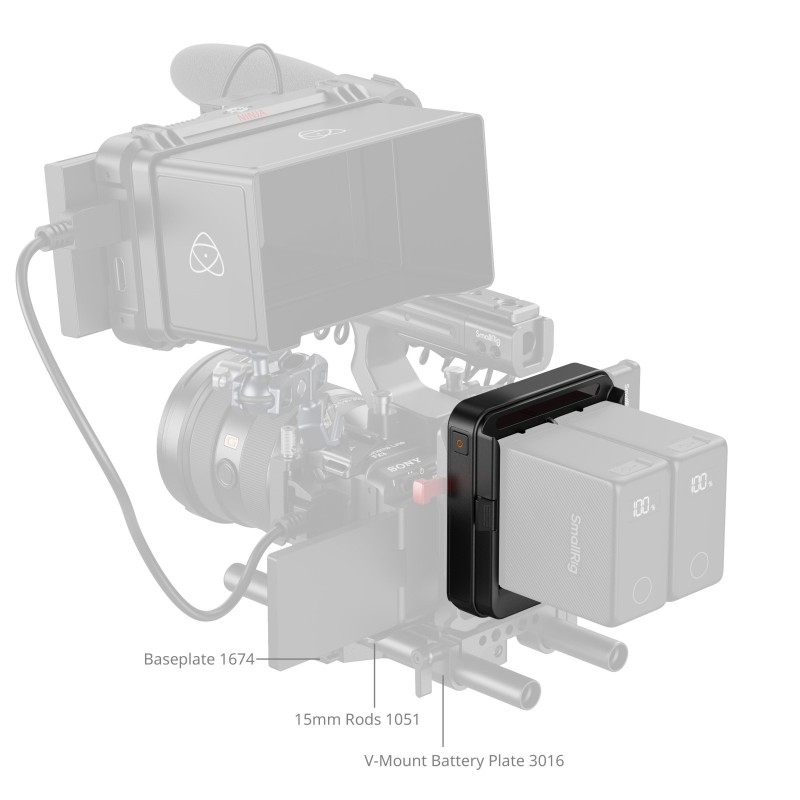

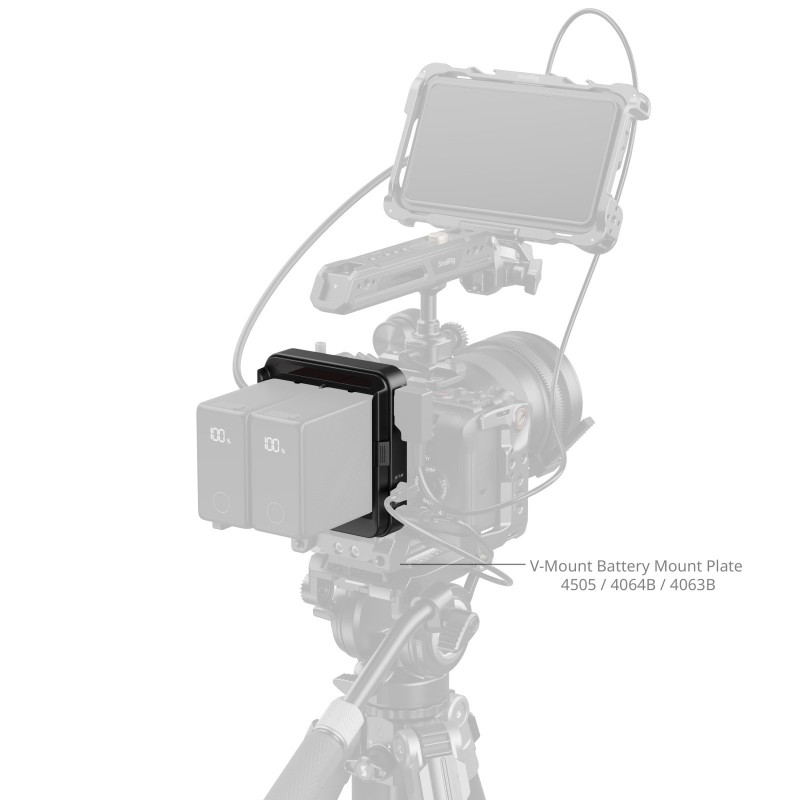

• Fixation par plaque V-Mount ou vis 1/4"-20

Voyants et utilisation

• Témoin d'alimentation (rouge) : s'allume à la mise sous tension et s'éteint après environ 10 secondes sans charge détectée ; rouge fixe = fonctionnement normal, clignotement rapide = anomalie (surintensité, surtension)
• État de la batterie en décharge : vert fixe ≥ 20 %, rouge fixe 10–20 %, rouge clignotant lentement < 10 %
• État en charge : vert clignotant lentement = charge en cours, vert fixe = charge terminée

Remarque : après utilisation ou en cas d'inutilisation, retirez les batteries ou maintenez l'interrupteur 2 secondes pour désactiver la sortie.

Caractéristiques techniques

• Type de batterie compatible : batteries série NP-F
• Plage de tension des batteries NP-F externes : 5,2–8,4 V
• Capacité recommandée : 3400–10200 mAh / 7,4 V (nominal)
• D-Tap (sortie uniquement) : 14,8 V ⎓ 2 A (max.)
• DC (sortie uniquement) : 5,2–8,4 V ⎓ 3 A (max.)
• Sortie USB-C : PD3.0 5 V ⎓ 3 A, 9 V ⎓ 3 A, 12 V ⎓ 2,25 A ; QC2.0/FCP 5 V ⎓ 3 A, 9 V ⎓ 3 A ; QC3.0 5 V ⎓ 3 A, 9 V ⎓ 3 A ; AFC 5 V ⎓ 2 A, 9 V ⎓ 2 A ; DCP-1.5A 5 V ⎓ 0,5 A, 5 V ⎓ 1,5 A ; PPS 3,3–9 V ⎓ 3 A, 9–12 V ⎓ 2,25 A ; Apple 2.4A 5 V ⎓ 2,4 A
• Entrée USB-C : 5 V ⎓ 0,5–3 A, 9 V ⎓ 0,5–3 A, 12 V ⎓ 0,5–3 A
• Courant de coupure : D-Tap 2,5 A, DC 3 A, USB-C 5 V/9 V ≥ 3,5 A, 12 V ≥ 3,0 A
• Température de fonctionnement : charge 0 °C à 45 °C, décharge -15 °C à 60 °C
• Température de stockage : 1 mois -20 °C à 60 °C, 3 mois -20 °C à 45 °C, 1 an -20 °C à 20 °C (humidité standard)
• Dimensions du produit : 102,2 x 93,3 x 27,8 mm
• Dimensions de l'emballage : 132,5 x 45,5 x 137,0 mm
• Poids du produit : 148,6 ± 5,0 g
• Poids emballé : 208,6 ± 5,0 g
• Matériaux : PC, alliage d'aluminium, acier inoxydable

Compatibilité

• NP-F550 / 570 / 750 / 770 / 950 / 970 et autres
• Accessoires dotés d'une interface V-Mount ou d'une vis 1/4"-20

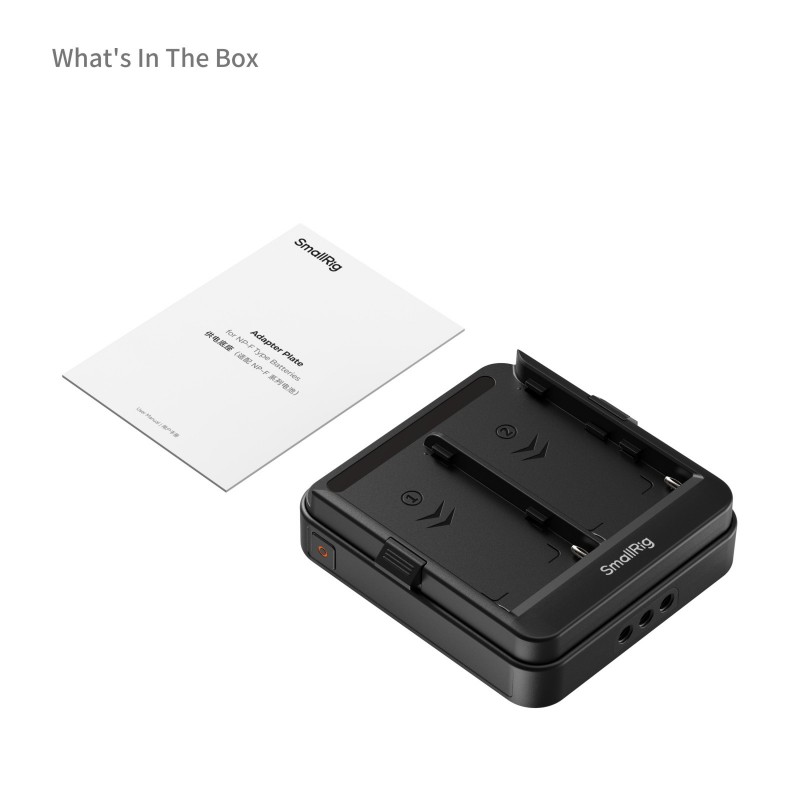

Contenu de la boîte

• 1 x plaque adaptatrice
• 1 x manuel d'utilisation
