SmallRig Adapterplatten-Kit für NP-F Akkus 15mm LWS - 5537

SmallRig Adapterplatten-Kit für NP-F Akkus (5537)

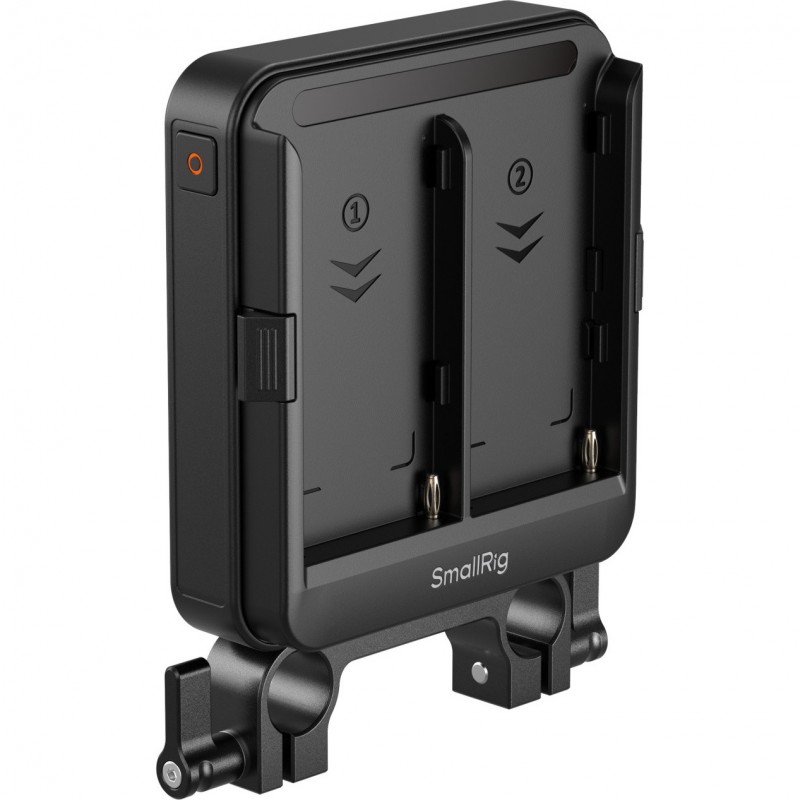

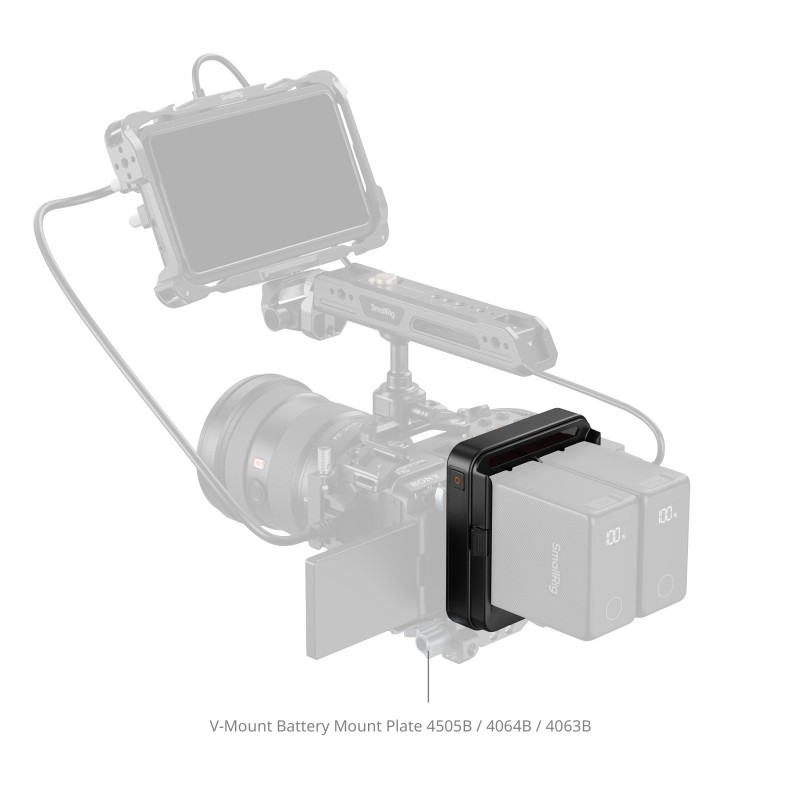

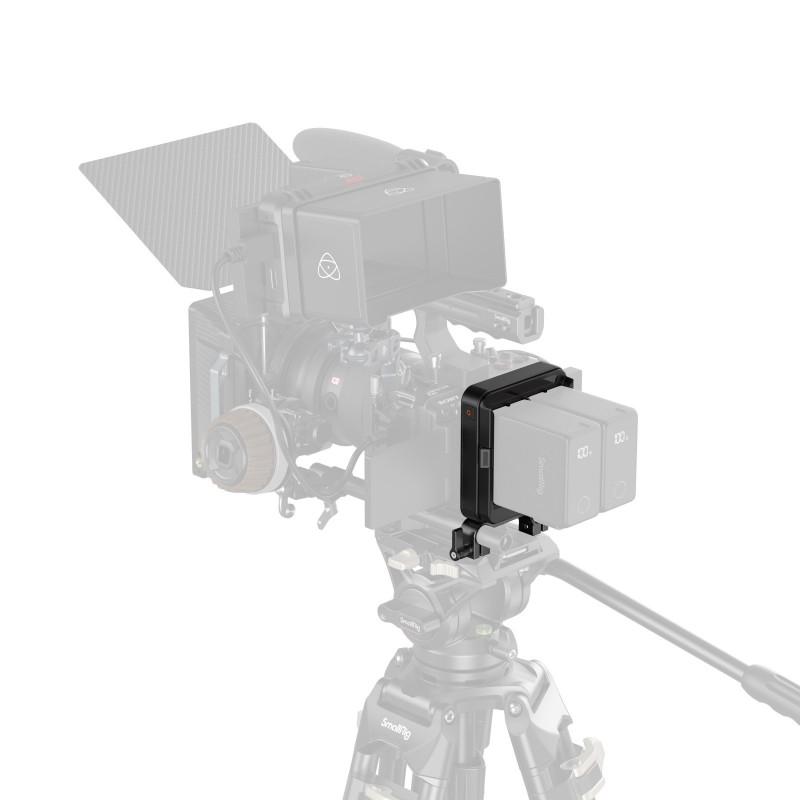

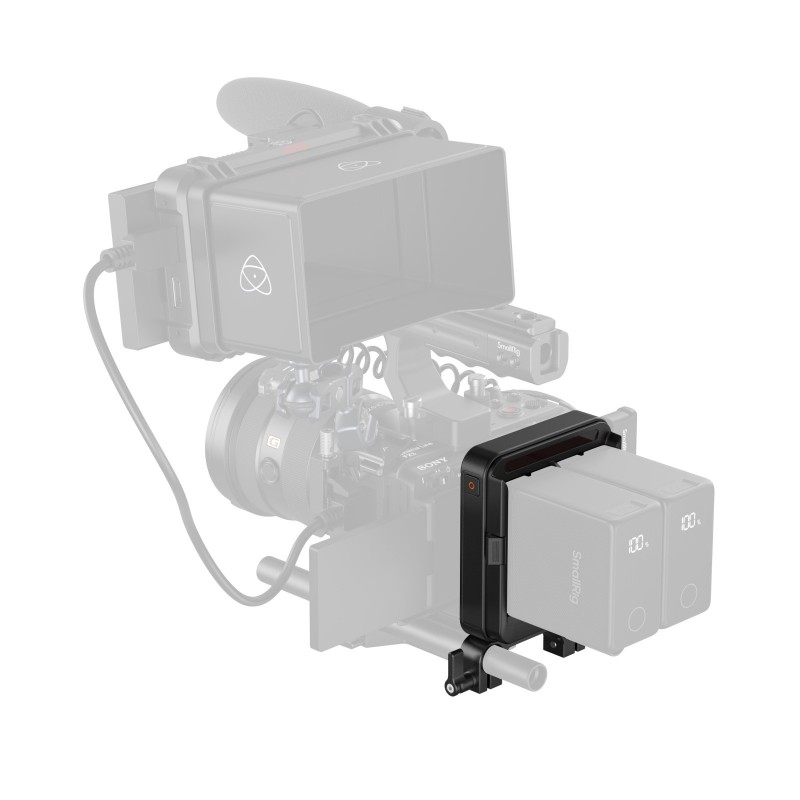

Das SmallRig Adapterplatten-Kit 5537 versorgt spiegellose Kameras, Monitore und weiteres Equipment dauerhaft mit Strom über NP-F Akkus. Die Platte lässt sich über eine V-Mount-Platte, die mitgelieferte 15mm Doppel-Rod-Klemme oder das 1/4"-20 Gewinde an der Unterseite montieren und nimmt einen oder zwei NP-F Akkus auf.

Produkthighlights

• Hot-Swap-Funktion bei zwei eingesetzten Akkus: Akkuwechsel ohne Unterbrechung der angeschlossenen Geräte (UPS)

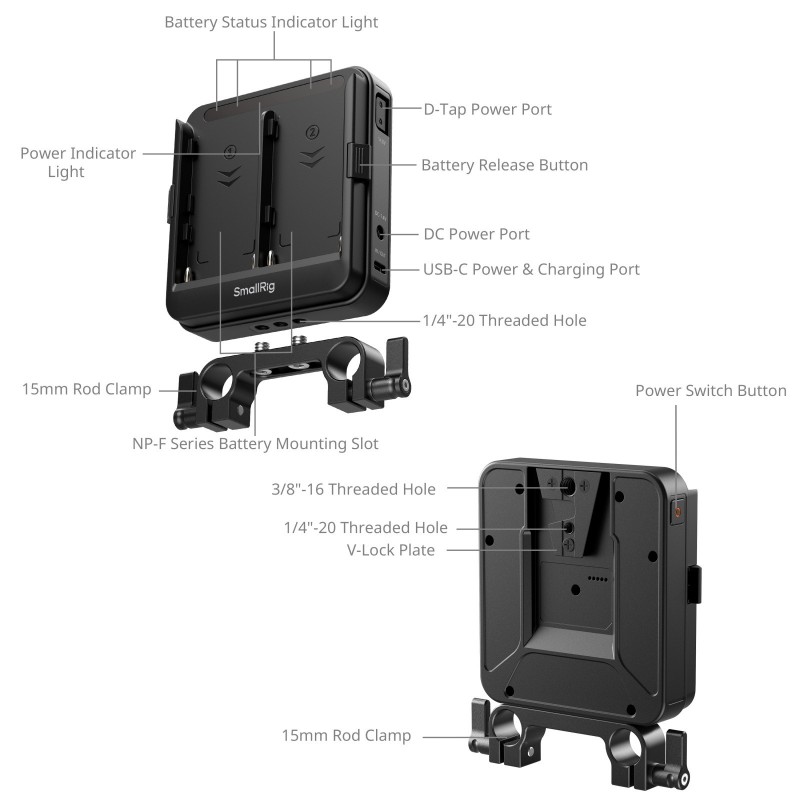

• Mehrere Ausgänge: D-Tap, DC (5521) und USB-C für den gleichzeitigen Betrieb mehrerer Geräte

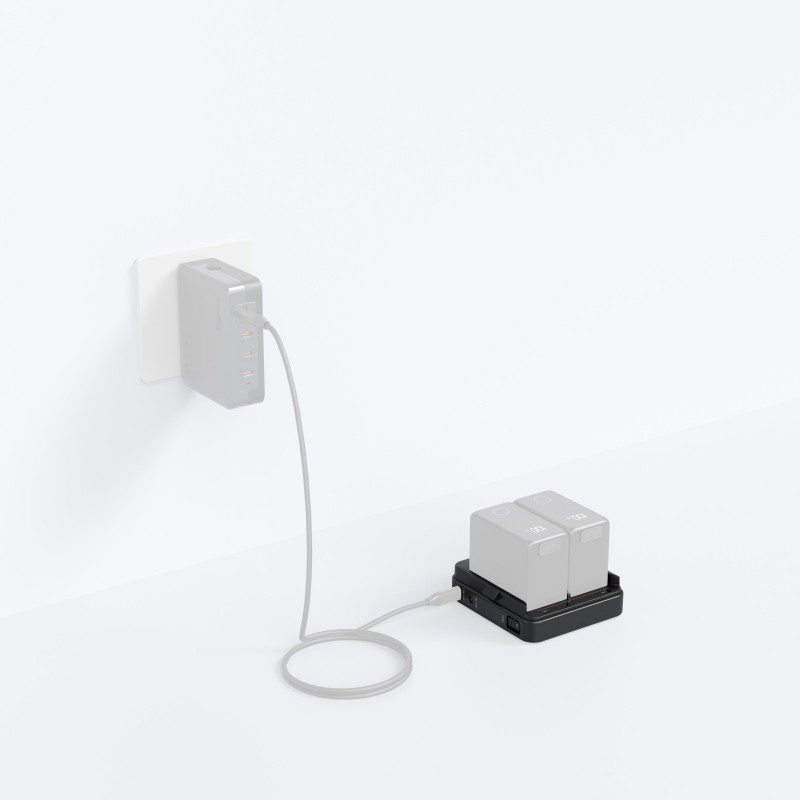

• USB-C mit bis zu 36 W Eingangsleistung – die Platte dient auch als Ladestation
• Durchdachte Anschlussposition, ohne Kamerabedienung oder Top-Handles zu behindern
• Intelligenter Management-Chip: entlädt zuerst den schwächeren Akku und schaltet bei niedriger Spannung auf Parallelausgabe; beim Laden wird zuerst der stärkere Akku priorisiert, danach gleichzeitiges Laden
• Unabhängiger Ein-/Ausschalter: kurzer Druck zeigt den Ladestand und aktiviert die Ausgabe, langer Druck (2 s) deaktiviert die Ausgabe
• Separate LED-Anzeigen pro Kanal für den Akkustatus auf einen Blick

Statusanzeigen

• Betriebsanzeige (rot): dauerhaft rot bei normalem Betrieb, schnelles Blinken bei Störung (z. B. Überstrom, Überspannung); erlischt nach ca. 10 Sekunden ohne Last
• Entladung: grün ≥ 20 %, rot 10–20 %, langsam blinkend rot < 10 %
• Ladung: langsam blinkend grün = Ladevorgang, dauerhaft grün = Ladung abgeschlossen

Hinweis: Bei Nichtgebrauch die Akkus entnehmen oder den Schalter 2 Sekunden gedrückt halten, um die Ausgabe zu deaktivieren.

Technische Daten

• Kompatibler Akkutyp: NP-F Serie, Spannungsbereich 5,2–8,4 V
• Empfohlene Kapazität: 3400–10200 mAh / 7,4 V (nominal)
• D-Tap (nur Ausgang): 14,8 V ⎓ 2 A (max.)
• DC (nur Ausgang): 5,2–8,4 V ⎓ 3 A (max.)
• USB-C Ausgang: PD3.0 5V/3A, 9V/3A, 12V/2.25A; QC2.0/FCP und QC3.0 5V/3A, 9V/3A; AFC 5V/2A, 9V/2A; DCP-1.5A 5V/0.5A, 5V/1.5A; PPS 3,3–9V/3A, 9–12V/2.25A; Apple 2.4A 5V/2.4A
• USB-C Eingang: 5 V / 9 V / 12 V ⎓ 0,5–3 A
• Abschaltstrom: D-Tap 2,5 A, DC 3 A, USB-C 5V/9V ≥3,5 A, 12V ≥3,0 A
• Betriebstemperatur: Laden 0–45 °C, Entladen -15–60 °C
• Lagertemperatur: 1 Monat -20–60 °C, 3 Monate -20–45 °C, 1 Jahr -20–20 °C

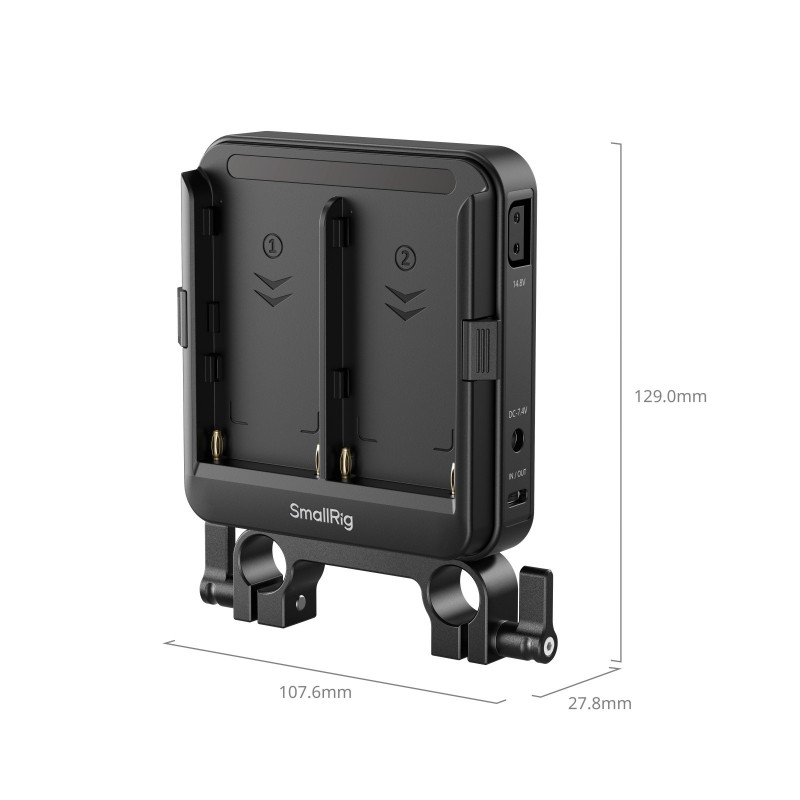

• Abmessungen: 128,7 x 107,4 x 27,8 mm
• Gewicht: 202,3 ± 5,0 g
• Material: PC, Aluminiumlegierung, Edelstahl

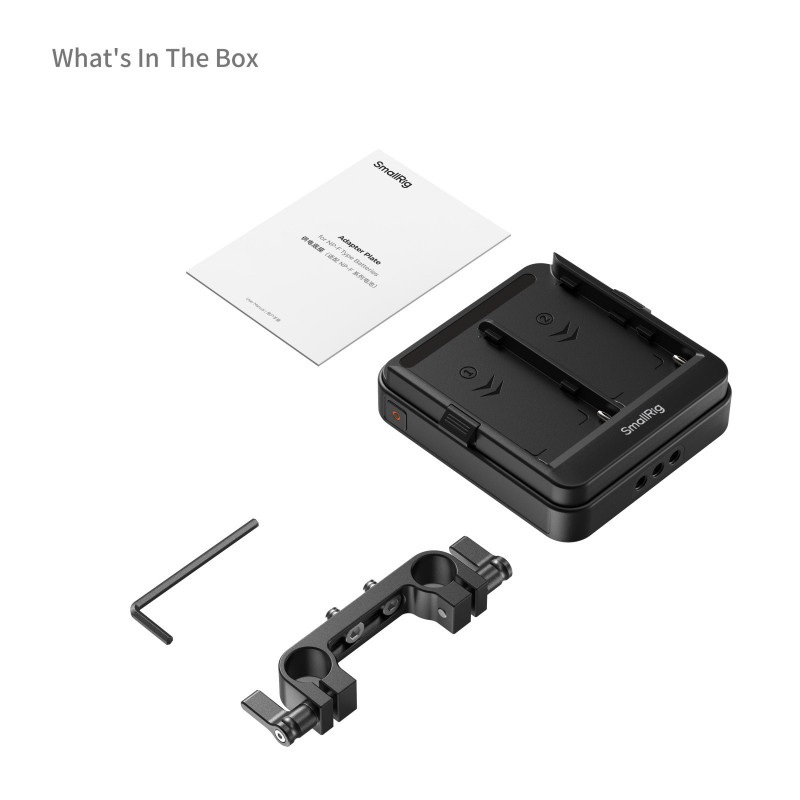

Lieferumfang

• 1x Adapterplatte
• 1x 15mm Doppel-Rod-Klemme
• 1x Inbusschlüssel
• 1x Bedienungsanleitung

Kompatibilität

• NP-F550 / 570 / 750 / 770 / 950 / 970 …
• Zubehör mit V-Mount-Schnittstelle oder 1/4"-20 Schraube
• 15mm Doppelrohre mit 60 mm Mittenabstand
