SmallRig Kit plaque adaptateur NP-F pour tiges 15mm - 5537

SmallRig Kit plaque adaptateur pour batteries NP-F (5537)

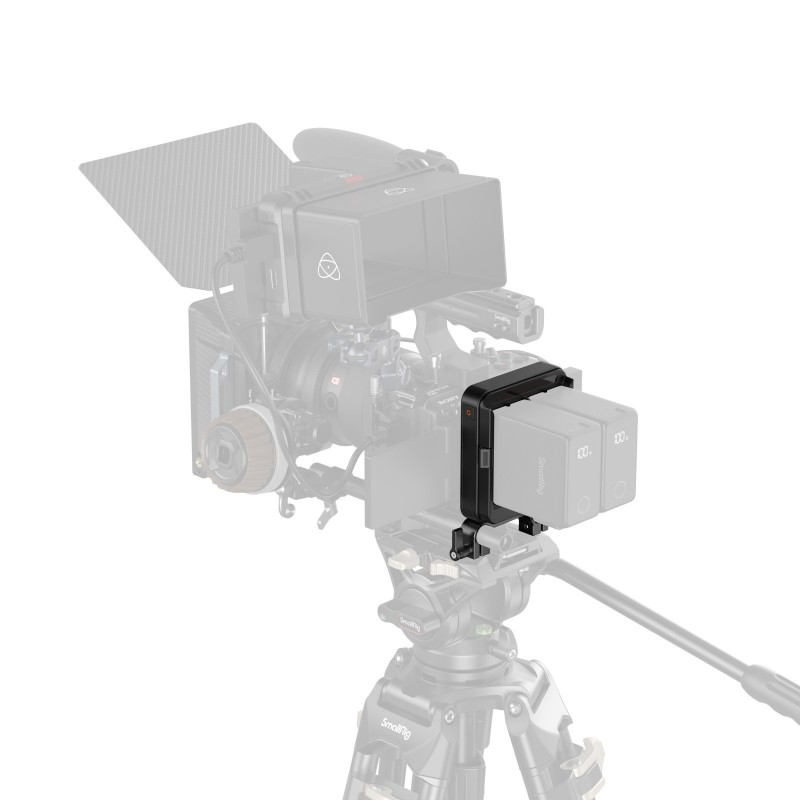

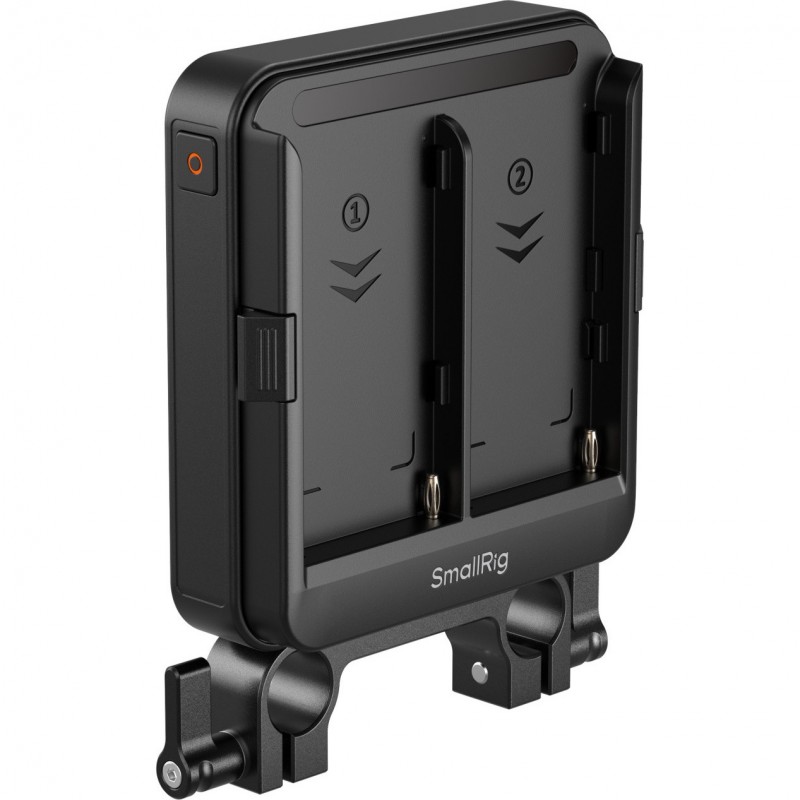

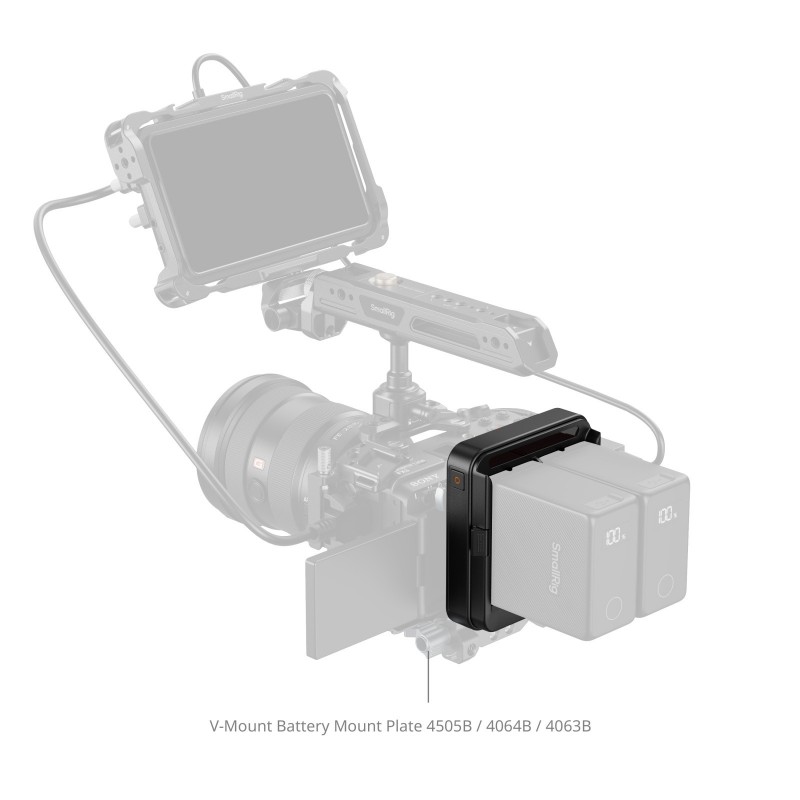

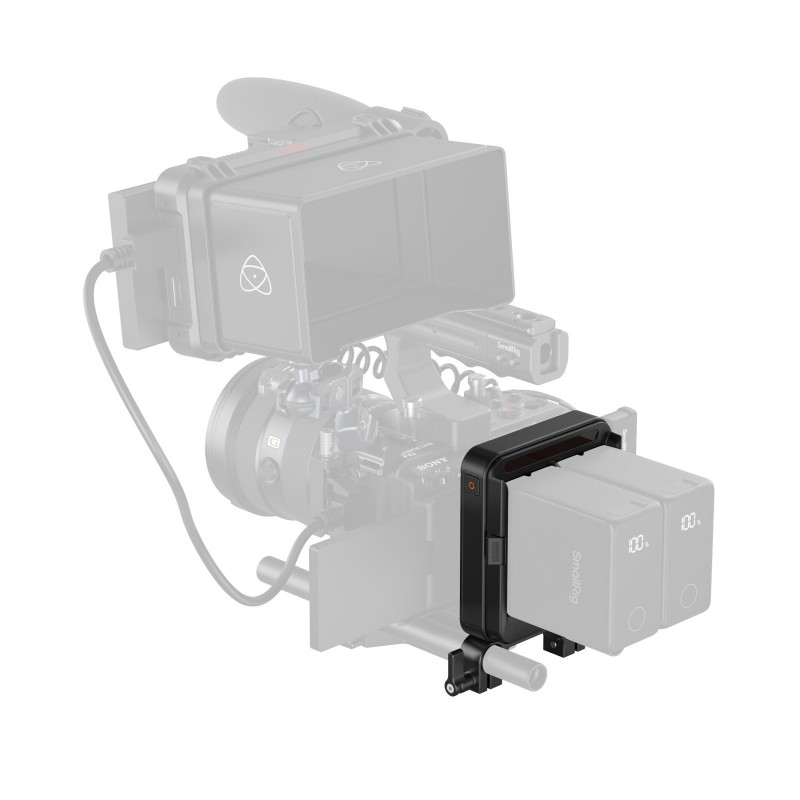

Le kit plaque adaptateur SmallRig 5537 assure une alimentation continue de vos hybrides, moniteurs et accessoires à partir de batteries NP-F. La plaque se monte via une plaque V-Mount, la pince double tige 15 mm fournie ou le filetage 1/4"-20 situé sous la platine, et accueille une ou deux batteries NP-F.

Points forts

• Fonction hot-swap avec deux batteries : remplacement d'une batterie sans couper l'alimentation des appareils connectés (UPS)

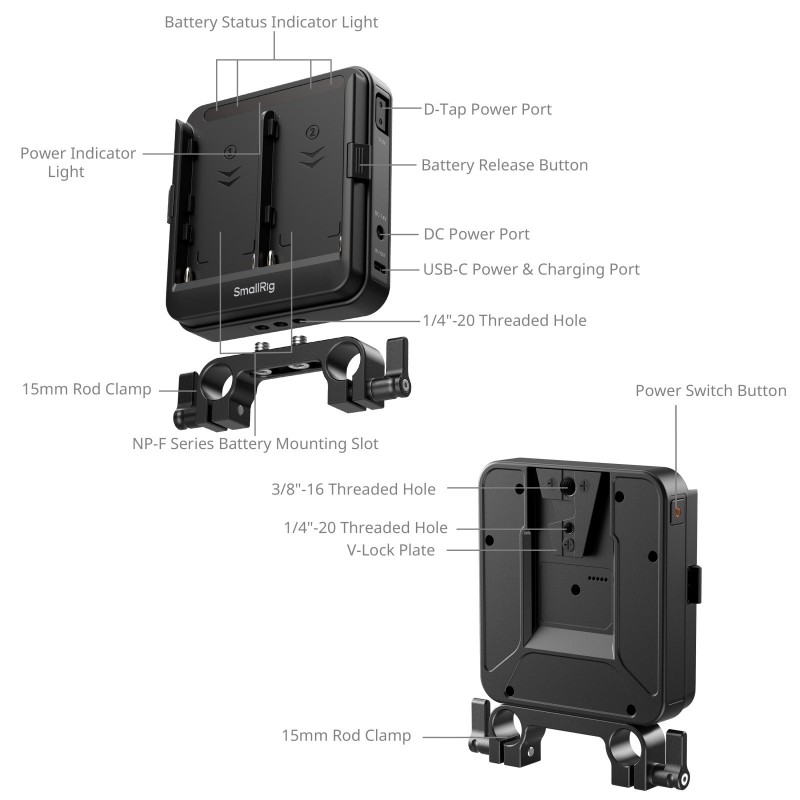

• Sorties multiples D-Tap, DC (5521) et USB-C pour alimenter plusieurs appareils simultanément

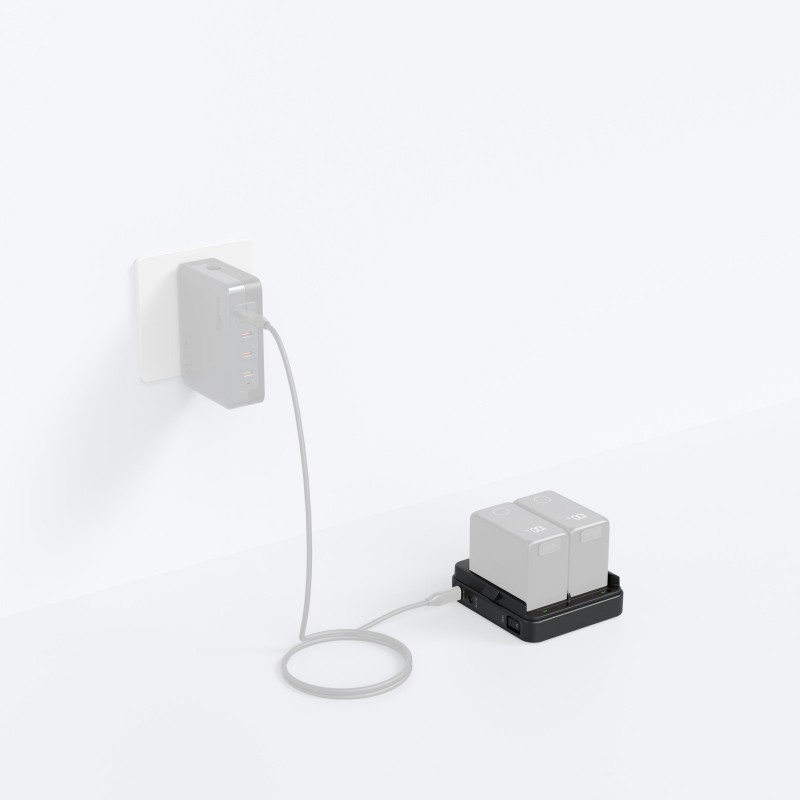

• Port USB-C acceptant jusqu'à 36 W en entrée : la plaque fait aussi office de station de charge
• Ports positionnés de façon à ne pas gêner l'utilisation de la caméra ni des top handles
• Puce de gestion intelligente : décharge d'abord la batterie la moins chargée puis bascule en sortie parallèle à basse tension ; en charge, priorité à la batterie la plus chargée avant charge simultanée
• Interrupteur indépendant : appui court pour afficher le niveau et activer la sortie, appui long (2 s) pour couper la sortie
• Indicateurs LED indépendants par canal pour un suivi immédiat de l'état des batteries

Indicateurs d'état

• Témoin d'alimentation (rouge) : rouge fixe en fonctionnement normal, clignotement rapide en cas d'anomalie (surintensité, surtension) ; s'éteint après environ 10 secondes sans charge détectée
• En décharge : vert fixe ≥ 20 %, rouge fixe 10–20 %, rouge clignotant lent < 10 %
• En charge : vert clignotant lent = charge en cours, vert fixe = charge terminée

Remarque : après utilisation, retirez les batteries ou maintenez l'interrupteur 2 secondes pour désactiver la sortie.

Caractéristiques techniques

• Batteries compatibles : série NP-F, plage de tension 5,2–8,4 V
• Capacité recommandée : 3400–10200 mAh / 7,4 V (nominal)
• D-Tap (sortie seule) : 14,8 V ⎓ 2 A (max.)
• DC (sortie seule) : 5,2–8,4 V ⎓ 3 A (max.)
• Sortie USB-C : PD3.0 5V/3A, 9V/3A, 12V/2,25A ; QC2.0/FCP et QC3.0 5V/3A, 9V/3A ; AFC 5V/2A, 9V/2A ; DCP-1.5A 5V/0,5A, 5V/1,5A ; PPS 3,3–9V/3A, 9–12V/2,25A ; Apple 2.4A 5V/2,4A
• Entrée USB-C : 5 V / 9 V / 12 V ⎓ 0,5–3 A
• Courant de coupure : D-Tap 2,5 A, DC 3 A, USB-C 5V/9V ≥3,5 A, 12V ≥3,0 A
• Température de fonctionnement : charge 0–45 °C, décharge -15–60 °C
• Température de stockage : 1 mois -20–60 °C, 3 mois -20–45 °C, 1 an -20–20 °C

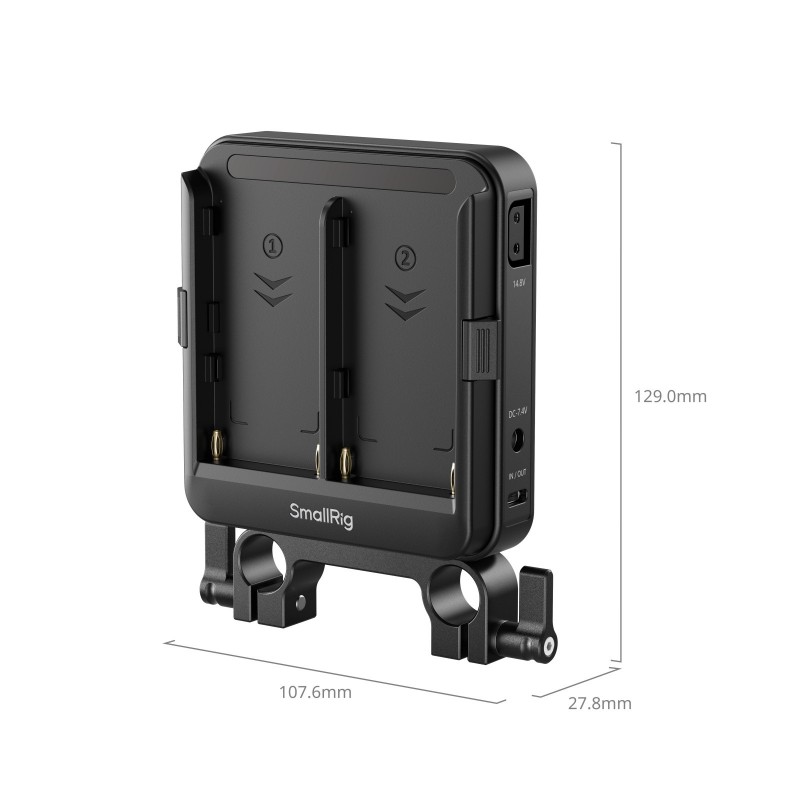

• Dimensions : 128,7 x 107,4 x 27,8 mm
• Poids : 202,3 ± 5,0 g
• Matériaux : PC, alliage d'aluminium, acier inoxydable

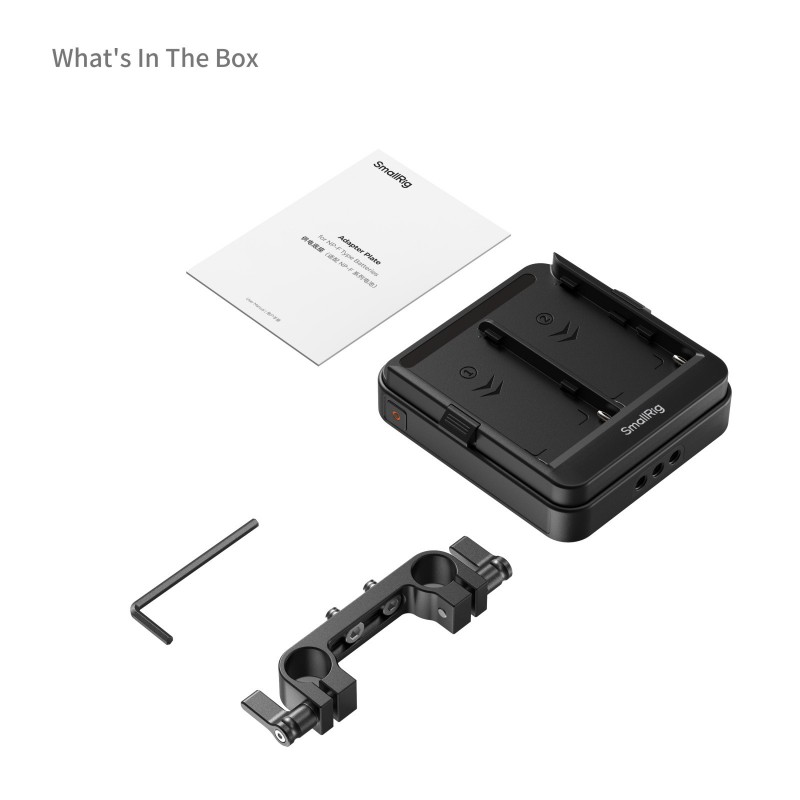

Contenu de la boîte

• 1x plaque adaptateur
• 1x pince double tige 15 mm
• 1x clé Allen
• 1x manuel d'utilisation

Compatibilité

• NP-F550 / 570 / 750 / 770 / 950 / 970 …
• Accessoires à interface V-Mount ou vis 1/4"-20
• Tiges doubles 15 mm avec entraxe de 60 mm
